農用直埋鋁芯聚乙烯絕緣聚氯乙烯護套電線

信息來源：河南黃河線纜有限公司發布時間：2016-03-31

一、產品簡介

        地埋線，即把適用于農村地下直埋，供交流50赫、額定電壓500伏以下或直流1000伏及以下的電氣設備和照明等使用線路用的導線，叫做“農村地埋低壓電力線路”，簡稱“地埋線”。

二、產品標準

        本產品按JB/T2171-1999標準生產。

三、適用范圍

        本產品供農村地下直埋敷設．連接交流額定電壓ujU450／750V及以下固定配電線路和電器設備等場所使用。

四、使用特性

        (1)電線額定電壓U0/U為450／750V
(2)電線的長期工作溫度應不超過70℃
        (3)電線敷設安裝時的環境溫度應不低于0℃
        (4)允許彎曲半徑為：
             導電線芯截面為35mm2及以下的電線應不小于6D．
             導電線芯截面為50mm2及以上的電線應不小于8D(D—電線外徑)
       (5)電線的敷設深度應大于0.8m。凍土層深度大于0.8m的地區．應敷設在凍土層以下。

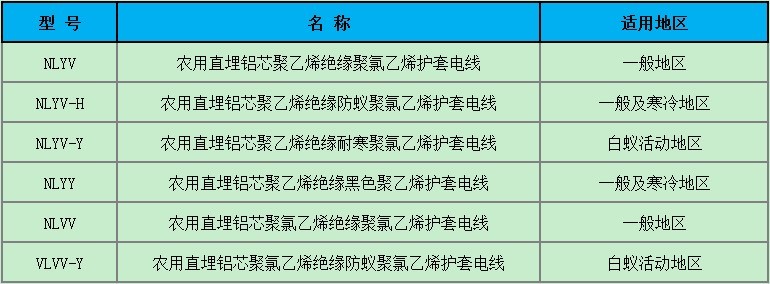

五、電線的型號、名稱及適用地區

六、地埋線使用注意事項

地埋線路大部分為隱蔽工程，抓好線路的敷設工作，是確保地下電網安全運行的重要關鍵。

　　1 、開溝

　　溝深要在凍土層以下，一般海拔在2000 m以下為1 m左右，海拔在2000 m以上的在1.5 m左右．溝底寬度應滿足電線水平布置要求。溝底平直結實，硬雜物要清理干凈。當地面出現高差時，應挖成平滑斜坡，上下成圓弧形，以免電線彎曲過大。

　　2、放線

　　放線前先要檢查驗收地埋線溝是否合格，其次，檢查電線型號是否符合設計要求，不能用其它絕緣線代替地埋線；電線外觀有無機械損傷。先前將地埋線浸水24 h，用2500 V搖表搖測1 min，其絕緣電阻不應小于10 MΩ/km。不論電線在地下成何種排列，均要求所放展的電線不發生交叉或擰絞，以免造成相序錯誤。

在放線過程中，發現機械損傷，芯線斷股，接頭等應立即加上明顯標志，并在填土前及時處理。三根相線必須采用同一截面的電線，以維持三相的平衡狀態。放線時要留有一定的余度，以備接頭和膨脹伸縮用。為了防止鼠類咬傷地埋線，放線時在地埋線周圍鋪設一定厚度的細砂或者其它保護層。
